SMD-Bestückung – Serienfertigung
Alles aus einer Hand – Materialbeschaffung, Bestückungsinfrastruktur und akribische Qualitätssicherung unter Einsatz von produktspezifischem Testequipment.
MS ELEKTRONIK deckt mit einem hocheffizienten Maschinenpark sämtliche relevanten Bauteiltechnologien ab -SMD, BGA, µBGA, FinePitch, THT, Flex...
Auf Grundlage des optimierten Platinen-Layouts wird das Produkt in kürzester Durchlaufzeit mit einer konstant hohen Qualität von der ersten bis zur letzten Charge in Serie gefertigt. Auch bei komplexen Layouts und größeren Herausforderung haben wir uns kontinuierlich bewiesen und eine langjährige Zufriedenheit unserer Kunden erreicht.
Top-Standards bei Maschinenpark und Know-how.
- Bestückungsleistung: 100.000 BE/h bei ±20µm Genauigkeit
- Lötpasten-Druck visionsgesteuert mit einer Wiederholgenauigkeit von ±25µm und automatischer Schablonenunterseiten-Reinigung
- Bauteilspektrum ab Bauform Typ 0402
- Max QFP Kantenlänge 55mm x 55mm
- Fine Pitch Rastermaß 0,35mm
- Leiterplattenformat: 50mm x 50mm bis 460mm x 460mm (weitere Formate auf Anfrage)
- Leiterplattendicke von 0,2mm bis 6,5mm
- Vollintegriertes Visionssystem zur Bauteilerkennung
SMD-Leiterplattenbestückung

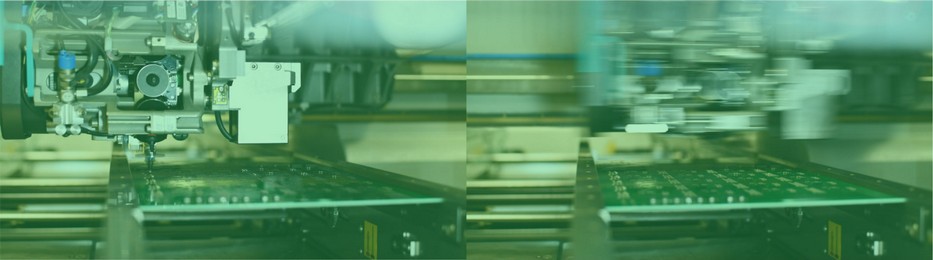

Mit einer Bestückungsleistung von 100.000 BE/h bei ±20µm Genauigkeit auf 3+1 Bestückungsautomaten decken wir in der SMD-Bestückung das komplette Bauteilspektrum von SMD, BGA µBGA, FinePitch, Flex... ab.

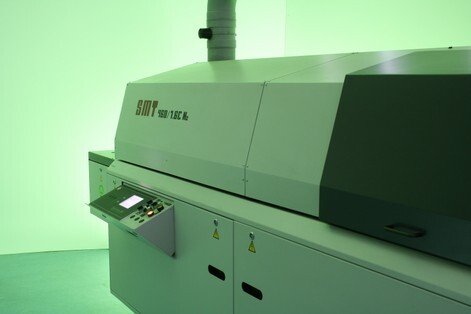

Abhängig vom Produkt und der Stückzahl der SMD-Bestückung werden große Losgrößen auf unserer SMT-Linie bzw. mittlere bis kleine Losgrößen auf den Stand-Alone Maschinen bestückt. Nach der SMD-Bestückung werden die Bauteile per Reflow-Verfahren in Stickstoff gelötet und der Prozess anschließend durch eine AOI-Kontrolle (Automatische Optische Inspektion) bestätigt.

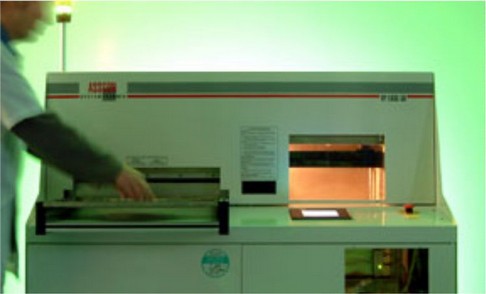

Für Prototypen und kleine Serien bieten wir neben der Reflow-Lötung auch die Dampfphasenlötung an. Durch die Dampfphase erreichen wir niedrigere Spitzentemperaturen in der Lötung.
Flexibilität und Effizienz: Produktionsverfahren nach Aufgabenstellung.
Abhängig von Produkt und jeweiliger Losgröße des SMD-Auftrags erfolgt die optimierte Produktion als Hand- und/oder Maschinenbestückung. Vom Muster und Prototypenbau bis hin zur Serienfertigung deckt unsere SMD Bestückung das gesamte Markt-Spektrum ab.
